10kV高压电缆是一种在电力系统中用于传输电能的重要设备，以下是关于它的详细介绍：

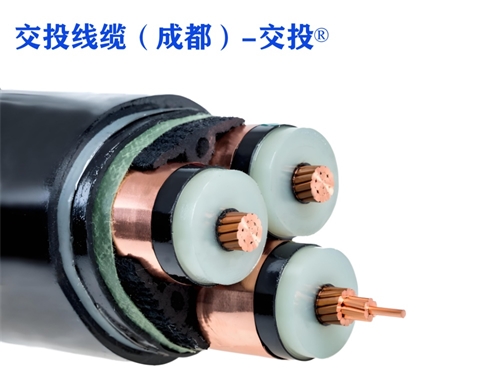

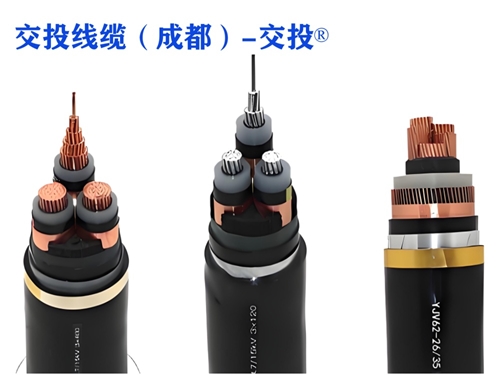

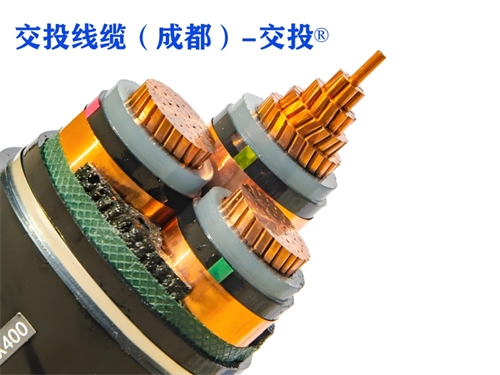

基本结构

• 导体：这是电缆的核心部分，通常采用多股绞合的铜丝或铝丝制成。铜导体的导电性能更好，电阻率低，但价格相对较高；铝导体成本较低，重量较轻，不过导电性能稍逊于铜。导体的截面积有多种规格，如95mm²、120mm²、150mm²、185mm²、240mm²、300mm²等，不同的截面积对应不同的载流量，以满足不同功率电能传输的需求。
• 绝缘层：主要作用是将导体与外界隔离，防止电能泄漏，保证电缆的安全运行。常见的绝缘材料有交联聚乙烯（XLPE）。交联聚乙烯具有良好的电气性能，如高绝缘电阻、耐电压强度高，同时其机械性能也较好，能够在一定程度上抵抗机械损伤，并且具有较好的耐热性能，能够在较高温度下保持稳定的绝缘性能。
• 屏蔽层：分为内屏蔽层和外屏蔽层。内屏蔽层位于绝缘层和导体之间，能够使绝缘层表面更加光滑，消除绝缘层与导体之间的气隙，降低电场强度，从而提高电缆的电气性能，减少电晕放电现象。外屏蔽层则位于绝缘层的外侧，其作用是使电缆的外表面电场分布均匀，防止电缆在运行过程中受到外界电场的干扰，同时也便于测量电缆的外表面温度等参数。
• 护套：主要起到保护电缆的作用，防止电缆受到外界机械损伤、水分侵蚀、化学腐蚀等。护套材料一般有聚氯乙烯（PVC）、聚乙烯（PE）、橡胶等。聚氯乙烯护套具有良好的耐化学腐蚀性能和一定的机械强度，但耐热性能相对较差；聚乙烯护套耐热性能较好，机械强度高，且具有良好的耐低温性能；橡胶护套则具有良好的弹性，能够适应电缆在不同环境下的弯曲等机械运动，但成本相对较高。

电气性能

• 额定电压：10kV高压电缆的额定电压为10kV，这是电缆在正常运行状态下能够承受的最高电压。它能够保证电缆在长期运行过程中，绝缘层等部件不会因电压过高而发生击穿等故障，从而确保电力系统的稳定供电。
• 载流量：取决于导体的截面积、材料以及电缆的敷设方式等多种因素。在一定的环境温度和敷设条件下，不同截面积的电缆能够承载不同的电流。例如，在空气中敷设时，95mm²的铜芯电缆载流量约为300A左右，而120mm²的铝芯电缆载流量约为240A左右。准确的载流量需要根据电缆的具体参数和敷设环境，通过查阅相关标准规范或进行计算来确定，以保证电缆在运行过程中不会因过载而发热损坏。
• 绝缘电阻：10kV高压电缆的绝缘电阻通常很高，一般在数兆欧姆（MΩ）以上。高的绝缘电阻能够有效防止漏电现象，保证电流主要在导体中传输，提高电力传输的效率和安全性。绝缘电阻的大小与绝缘材料的性能、电缆的长度、环境温度等因素有关，定期测量电缆的绝缘电阻是检测电缆绝缘性能是否良好的一种重要手段。四川桂投线缆。

应用场景

• 城市配电网：在城市的中压配电网中，10kV高压电缆被广泛用于连接变电站和各个配电变压器，将电能从变电站传输到各个用电区域。由于城市中建筑物密集，地下空间有限，采用电缆敷设可以有效避免架空线路对城市景观的影响，同时也能减少线路走廊的占用面积，提高土地利用率。例如，在城市的商业中心、居民小区等区域，10kV高压电缆通常敷设在地下电缆沟或管道中，为这些区域的用户提供可靠的电力供应。
• 工业供电：许多工厂企业的内部供电系统也会使用10kV高压电缆。这些电缆可以将工厂的变电站与各个生产车间、设备的配电柜连接起来，为生产设备提供稳定的电能。在一些大型工业厂房中，由于设备分布范围较广，采用10kV高压电缆进行供电可以减少电能传输过程中的损耗，提高供电效率，同时也能保证供电的可靠性，满足工业生产对电力供应的高要求。成都高压电缆厂。
• 农村电网改造：在农村地区，随着农村电气化水平的不断提高，10kV高压电缆也越来越多地被应用于农村电网的升级改造中。它可以替代传统的架空线路，提高农村电网的供电可靠性和安全性，减少因恶劣天气、树木倒伏等因素对架空线路造成的损坏，降低停电事故的发生概率，为农村地区的经济发展和居民生活提供更好的电力保障。

敷设方式

• 直埋敷设：将电缆直接埋设在地下，这种方式的优点是施工相对简单，成本较低，能够有效防止电缆受到外界机械损伤。但缺点是散热条件相对较差，电缆的载流量会受到一定影响，同时在后期维护和检修时，寻找电缆故障点相对困难。一般适用于电缆数量较少、地下障碍物较少的区域。
• 电缆沟敷设：在地下挖掘电缆沟，将电缆敷设在电缆沟内，并在电缆沟内设置支架等固定装置。这种方式便于电缆的敷设、维护和检修，散热条件也相对较好，能够容纳较多的电缆。但电缆沟的建设成本较高，施工周期较长，且需要占用一定的地下空间。
• 排管敷设：预先在地下铺设排管，然后将电缆穿入排管中。排管敷设的优点是能够有效保护电缆，防止电缆受到外界机械损伤和水分侵蚀，同时排管的内壁光滑，可以减少电缆在敷设过程中的摩擦，便于电缆的穿入和敷设。但排管的内径有限，对电缆的截面积和数量有一定的限制，且排管的建设也需要一定的成本和施工时间。
• 隧道敷设：在地下建设电缆隧道，将电缆敷设在隧道内。电缆隧道的空间较大，可以容纳大量的电缆，并且便于电缆的敷设、维护和检修，散热条件也很好。但电缆隧道的建设成本非常高，施工难度大，一般只在城市中心等电缆数量众多、对供电可靠性要求极高的区域采用。交投线缆-成都办事处。

维护与检测

• 外观检查：定期对电缆的外观进行检查，查看电缆是否有破损、变形、腐蚀等现象。特别是电缆的护套部分，如果发现护套有破损，可能会导致电缆的绝缘层受到外界环境的影响，降低电缆的绝缘性能，应及时进行修复或更换。
• 绝缘电阻测试：使用绝缘电阻测试仪定期测量电缆的绝缘电阻。通过测量绝缘电阻，可以及时发现电缆绝缘层的老化、受潮等缺陷。如果绝缘电阻值明显下降，说明电缆的绝缘性能可能已经受损，需要进一步检查和处理。
• 耐压测试：耐压测试是一种较为严格的检测方法，它通过在电缆上施加高于额定电压一定倍数的电压，持续一定时间，来检测电缆的绝缘性能是否能够承受较高的电压。耐压测试可以发现电缆绝缘层中的一些潜在缺陷，如局部放电等，但这种测试会对电缆的绝缘层造成一定的损伤，因此一般不频繁进行，通常在电缆安装后、大修后或怀疑电缆绝缘性能出现问题时进行。
• 温度监测：在电缆运行过程中，对电缆的温度进行监测是非常重要的。可以通过在电缆表面安装温度传感器或使用红外测温仪等设备来测量电缆的温度。如果电缆温度过高，可能是由于电缆过载、绝缘老化等原因导致的，应及时采取措施降低电缆的负载或对电缆进行维修，以防止电缆因过热而损坏。
